Термосопротивления ТС-Б
0
Термосопротивления ТС-Б предназначены для измерения температуры твердых, сыпучих, жидких и газообразных сред в различных отраслях промышленности.
Термопреобразователи сопротивления выпускаются в двух модификациях:
– ТС-Б – Термопреобразователи сопротивления, имеющие выходную характеристику, соответствующую номинальной статической характеристике преобразования (НСХ) Pt100, Pt500, Pt1000, 50П, 100П, 500П, 50М, 100М.
– ТС-Б-У – Термопреобразователи сопротивления с унифицированным выходным сигналом постоянного тока (4-20) мА, (0-5) мА; цифровым протоколом HART, совмещенный с унифицированным выходным сигналом.
Принцип действия ТС-Б основан на изменении сопротивления чувствительного элемента в зависимости от температуры.
Принцип действия ТС-Б-У основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока (4-20)мА либо (0-5) мА и передачи преобразованного сигнала, посредством HART протокола, на устройство, поддерживающее данный протокол (в случае исполнения с HART протоколом) с помощью преобразователя измерительного. В качестве первичных преобразователей температуры в ТС-Б-У применяются ТС-Б. Преобразователь измерительный (ПИ) вмонтирован в клеммную голову ТС-Б-У.
ТС-Б-У имеют линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.
ТC-Б-У могут иметь встроенный индикатор, на котором отображаются символы соответствующие определенным режимам настроек или величина входного параметра в цифровом виде в установленных при настройке единицах измерения, или величина выходного сигнала в процентном соотношении от диапазона измерения.
ТС-Б классифицированы по типу чувствительного элемента (ЧЭ) в соответствии с ГОСТ 6651 следующим образом:
– платиновые – изготавливаются с ЧЭ из платины;
– медные – изготавливаются с ЧЭ из меди.
Категория:
ПОИНТ
| 1. Обозначение типа | ||||
| ТС-Б, ТС-Б-У | ||||
| 2. Вид взрывозащиты (при отсутствии не указывается) | ||||
| Exdb, Exdbia, Exia – (газовые среды) | ||||
| Extb, Extbia – (пылевые среды) | ||||
| 3.Подгруппа взрывозащищенного оборудования (при отсутствии не указывается) | ||||
| IIA, IIB, IIС, IIIA, IIIB, IIIС | ||||
| 4.Температурный класс (при отсутствии не указывается) | ||||
| Т1, Т2, Т3, Т4, Т5, Т6 – (газовые среды) | ||||
| Т80℃…Т445℃ – (пылевые среды) | ||||
| 5. НСХ (для ТС-Б (см. табл. 1)/ диапазон унифицированного выходного сигнала (для ТС-Б-У) | ||||
| ТС-Б | ТС-Б-У | |||
| платиновые | медные | |||
| Pt100, | 50М, | (4-20) мА | ||
| Pt500, | 100М | (0-5)мА | ||
| Pt1000, | HART* | |||
| 50П, | (0,2-10)В | |||
| 100П, | для Т, Ти, П, Пи | |||
| 500П | ||||
| * – по согласованию с заказчиком возможно изготовление термопреобразователей сопротивления с диапазонами измерений, находящимися внутри указанных диапазонов – например, с нижним пределом 0 °С. | ||||
| 6. Класс допуска (для ТС-Б) (см. табл. 2, 3)/ предел основной приведенной погрешности (для ТС-Б-У), % | ||||
| ТС-Б | ТС-Б-У | |||
| платиновые | медные | |||
| АА; А; В; С | А; В; С | ±0,15; ±0,25; ±0,5; ±1; | ||
| 7. Обозначение схемы соединения внутренних проводников с ЧЭ | ||||
| ТС-Б: х2; х3; х4; 2х2; 2х3; 2х4; 3х2; 3х3; 3х4 | ||||
| Примечание: изготовление ТС-Б с двумя или тремя ЧЭ возможно только после согласования с изготовителем. | ||||
| 8. Исполнение монтажной части | ||||
| П, Пб, Пу, Пв, Пи, Пн, Пну, Пк, Пц, Пл, К, В, Б | ||||
| Варианты исполнения монтажной части | ||||
| Вариант исполнения монтажной части | Условное обозначение | Диаметр монтажной части D (d), мм | Длина монтажной части Lм (L1), мм | |
| min | max | |||
| Погружной
|
П
|
4 | 30 | 120 |
| 5 | 40 | 320 | ||
| 6 | 50 | 630 | ||
| 8 | 60 | 1000 | ||
| 10 | 50 | 3150 | ||
| 12 | 50 | 3150 | ||
| 16 | 50 | 3150 | ||
| 20 | 100 | 3150 | ||
| 8 (6);10 (8) | 60(10) | 1000 (60) | ||
| 10 (8) | 60(10) | 3150(60) | ||
| 8 | 60 | 1000 | ||
| 10 (8) | 60(10) | 3150(60) | ||
| Погружной (бур)
|
Пб | 6 | 50 | 3150 |
| 8 | ||||
| 10 | ||||
| Погружной игольчатый
|
Пи | 4 | 60 | 100 |
| 5 | 60 | 200 | ||
| Поверхностный
|
Пв | 6(10); | 30 | 630 |
| 8(18); | 50 | 1000 | ||
| 10(18) | 50 | 3150 | ||
| Кабельный** (допускается однократный изгиб рабочей части)
|
К | 1,5;3;4;4,5;5;6 | 30 | 1000 |

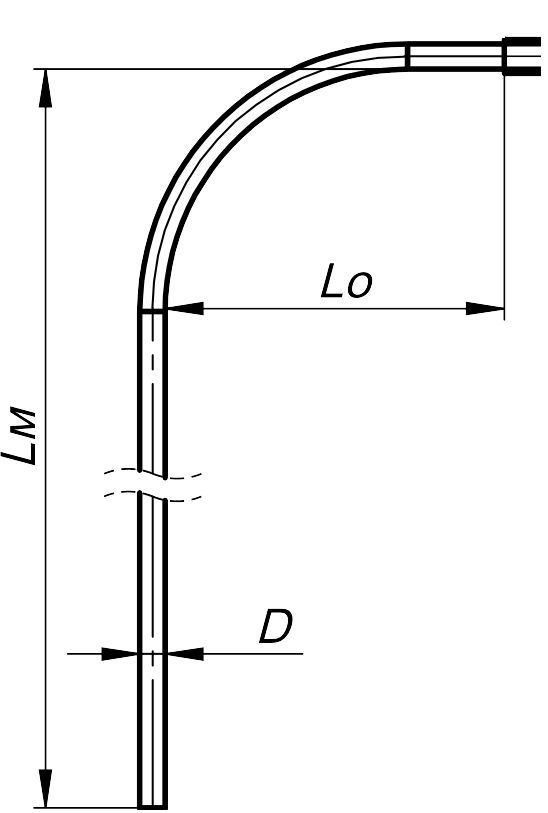

| Погружной угловой
|
Пу (Ку) | 8;10;12;16;20
(3;4;4,5;6) |
50(50) | 1000
(100) |
| Погружной малоинерционный
|
Пм | 6(5) | 50 | 630 |
| 8(7) | 50 | 1000 | ||
| 10(9) | 50 | 3150 | ||
| 12(10) | ||||
| 14(12) | ||||
| 16(14) | ||||
| 20(18) | ||||
| Погружной накладной (кабельный накладной)
|
Пн | 4;5;6;8;10 (4;4,5;6) | 50 | 1000 |
| (Кн) | ||||
| Винтовой
|
В | M4x0,7; M5x0,8; M6x1,0; M8x1,25; M10x1,5; M12x1,5 | 10 | 50 |
| Бескорпусный «оплетка стеклонить, силикон или фторопласт»
|
Бс | 2,9; 3,8; 4,8 | 500 | 20000 |
| Бескорпусный «бусы»
|
Б | 6;7,5; (0,5;0,7;1,2) | 500 | 20000 |
| Погружной керамический
|
Пк | 10 | 300 | 1200 |
| 12 | ||||
| 15 | ||||
| 16 | 300 | 1500 | ||
| 20 | ||||
| 24 | 300 | 2500 | ||
| 26 | ||||
| Погружной с двумя внутренними керамическими чехлами
|
П(2К) | 20 | 500 | 1000 |
| 27 | ||||
| Погружной (с бескорпусной термопарой)
|
П(Б) | 10 | 50 | 3150 |
| 12 | ||||
| 14 | ||||
| 16 | 100 | 3150 | ||
| 20 | ||||
| Погружной из латуни
|
Пл | 4 | 30 | 50 |
| 5 | 30 | 150 | ||
| 6 | 30 | 500 | ||
| 8 | 30 | 1000 | ||
| 10 | 100 | 1500 | ||
| Погружной угловой (с накладной пластиной)
|
Пну (Кну) | 3; 4; 4,5; 5; 6; 8; 10; 12; 16; 20 | 50 | 3000 |
| Погружной цельноточеный
|
Пц | Под заказ | ||
| 2. **Кабель с медными жилами в минеральной изоляции и защитной оболочке из нержавеющей стали 12Х18Н10Т. Кабель выдерживает не менее двух циклов изгибов на цилиндр диаметром, равным десяти-кратному диаметру кабеля. Подходит для измерения температуры труднодоступных зон с агрессивными средами. | ||||
| 9. Диапазон измерений***, °С | ||||
| платиновые от -196 до +660 | ||||
| медные от -50 до +180 | ||||
| ТС-Б-У: от -200 до +600 | ||||
| 10. Длина монтажной части Lм, мм | ||||
| 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150 | ||||
| (изготовление с иной длиной монтажной ча-сти, возможно, после согласования) | ||||
| 11. Диаметр монтажной части D, мм | ||||
| 3; 4; 5; 6; 8; 10; 12; 16; 20 ; 22; 25; 30; 35 | ||||
| 12. Длина ступени L1, мм (при отсутствии не указывается) | ||||
| 10; 60 | ||||
| 13. Диаметр ступени d, мм (при отсутствии не указывается) | ||||
| 6;8 | ||||
| 14. Тип крепления (при отсутствии не указывается) | ||||
| ПШ, ПГ, НШ, НГ, ПрШ, НрШ, ПрГ, Бр, ПШп, ПШл, ПШв, ПШпв, ПЦШ, ПГш, Ш, Ф, ПрШт, Фв, ПЦФ | ||||
| Варианты исполнения крепежной части | ||||
| Условное обозначение | Изображение, описание | М | ||
| – | Без элементов крепления | – | ||
| Ш | Шайба упорная
|
10; 12; 16; 18 | ||
| 14 | ||||
| 16;18 | ||||
| ПШ | Подвижный штуцер
|
М12х1,5; G1/4 | ||
| М16х1,5; G3/8 | ||||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М33х2; G1 | ||||
| НШ | Неподвижный штуцер
|
М12х1,5; G1/4 | ||
| М16х1,5; G3/8 | ||||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М27х2; G3/4 | ||||
| М33х2; G1 | ||||
| ПГ | Подвижная гайка
|
М12х1,5; G1/4 | ||
| М16х1,5; G3/8 | ||||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М27х2; G3/4 | ||||
| М33х2; G1 | ||||
| НГ | Неподвижная гайка
|
М12х1,5; G1/4 | ||
| М16х1,5; G3/8 | ||||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М27х2; G3/4 | ||||
| М33х2; G1 | ||||

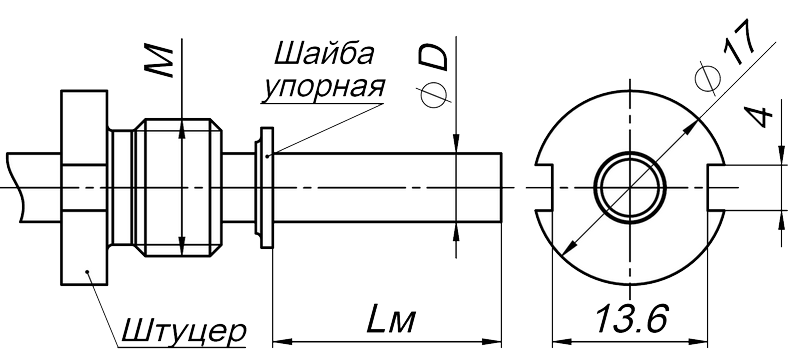

| ПШп | Подвижный штуцер, конструкция «штуцер с пазами»
|
М8х1; | ||
| М10х1; | ||||
| М12х1,5; G1/4 | ||||
| ПШпв | Подвижный штуцер, конструкция «втулка с пазами»
|
М8х1; | ||
| М10х1; | ||||
| М12х1,5; G1/4” | ||||
| ПШл | Подвижный штуцер латунный | – | ||
| НрШ | Неподвижный подпружиненный штуцер | M12x1.5 | ||
| M16x1.5; М16; G1/4; G3/8 | ||||
| M20x1.5; G1/2 | ||||
| M27x2; G3/4 | ||||
| M33х2 | ||||
| ПрШ | Штуцер с пружиной
|
М12х1,5; G1/4 | ||
| М16х1,5; G3/8 | ||||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М27х2; G3/4 | ||||
| ПГш* | Подвижная шлицевая гайка «молочная гайка»
|
Rd52x1/6; | ||
| Rd58х1/6; | ||||
| Rd65х1/6; | ||||
| Rd78х1/6 | ||||
| Ф | Фланец
|
– | ||
| Фв | Фланец пластинчатый
|
axb: | ||
| 70х70; | ||||
| 45х45 | ||||
| ПЦШ | Передвижной штуцер
|
M16x1.5; G3/8; | ||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М27х2; G3/4 | ||||
| М33х2; G1 | ||||
| Бр | Байонетный разъем
|
M10x1; | ||
| М12х1,5 | ||||
| ПЦФ | Передвижной фланец
|
– | ||
| ПШв | Подвижный штуцер с винтом
|
М8х1 | ||
| М10х1; М12х1,5; G1/4” | ||||
| M12x1.5 | ||||
| M16x1.5; М16; G1/4; G3/8 | ||||
| M20x1.5; G1/2 | ||||
| ПрГ | Гайка с пружиной
|
М12х1,5; G1/4 | ||
| М16х1,5; G3/8 | ||||
| М20х1,5; G1/2 | ||||
| М24х1,5 | ||||
| М27х2; G3/4 | ||||
| *Соединение (“гигиеническое”, “асептическое”) применяется в пищевой, молочной и фармацевтической промышленности. Благодаря применению данного соединению соблюдаются следующие требования: | ||||
| 1. Предотвращение попадания бактерий снаружи внутрь системы | ||||
| 2. Предотвращение задержания ингредиентов рабочей среды в частях / зазорах / деталях соединения. | ||||
| 3. Обеспечение качественной безразборной мойки. | ||||
| 4. Легкий монтаж и демонтаж | ||||
| 5. Надежность, химическая, температурная и пр. стойкость. | ||||
| *Размер шестигранника S определяется изготовителем, длина монтажной части Lм по заказу. | ||||
| Предпочтительные и наиболее распространенные исполнения крепежной части термопреобразователей сопротивления это «Без элементов крепления» и «ПШ подвижный штуцер» с резьбой М20х1,5. | ||||
| 15. Длина наружной части Lо, мм (при отсутствии не указывается) | ||||
| 20; 40; 50; 60; 80; 100; 120; 160; 200; 250; 320; 400; 500; 630; 800 | ||||
| 16. Диаметр наружной части Dо****, мм | ||||
| 8; 10; 12; 14; 16 | ||||
| 17. Типоразмер крепления (при отсутствии не указывается) | ||||
| М6х1; М8х1; М12х1,5; M14х1,5; М16х1,5; М18х1,5; М20х1,5; M24х1,5; М27х2; М33х2; М39х2; G1/8; G1/4; G3/8; G1/2; G3/4; G1 | ||||
| 18. Исполнение клеммной головки | ||||
| ТС-Б: А; Б; Ак1; Ак3; Д; Е; Ж; И; К; Кс; Ксм; Км; Кб; Кмет; Кт; Л; Л1; М; М2; Н1; Нб; П; С; Т; Ц; Я; Яб; USB, ТС-Б-У: Ак2; Д; Е; И; М; М2; Н1; Нб; П; Пи4; С; Cи4; Т; Ти4; Я, Яб | ||||
| Варианты исполнения клеммных головок | ||||
А (с проводами)  |
Степень защиты | IP00 | ||
| Без взрывозащиты | ||||
Б (с кабелем)  |
Степень защиты | IP00; IP44; IP65; IP68 | ||
| Вид взрывозащиты | Exia | |||
Бпр (с кабелем и пружиной от перелома) |
Степень защиты | IP 00 – 68 | ||
| Вид взрывозащиты | Exia | |||
| В маркировке изделия после длины кабеля: | ||||
| (н) – наконечники; | ||||
| (э) – вывод экрана | ||||
Ак1 (термометрическая вставка)  |
Степень защиты | IP00 | ||
| Без взрывозащиты | ||||
Ак2 (термометрическая вставка c вторичным преобразователем) |
Степень защиты | IP00 | ||
| Вид взрывозащиты | нет | |||
Ак3 (термометрическая вставка) |
Степень защиты | IP00 | ||
| Вид взрывозащиты | нет | |||
Д |
Степень защиты | IP65; IP68 | ||
| Вид взрывозащиты | Exia | |||
| Материал | алюминиевый сплав | |||
| Установка ПИ | да | |||
Е («большая») |
Степень защиты | IP65 | ||
| Без взрывозащиты | ||||
| Возможно исполнение с кабельным вводом «ПГ» | ||||
| Материал | Стеклонаполненный полиамид | |||
| Установка ПИ | да (4-20) мА | |||
Ж («малая») |
Степень защиты | IP65 | ||
| Без взрывозащиты | ||||
| Материал | Стеклона-полненный полиамид | |||
| Установка ПИ | нет | |||
И («прямая») |
Степень защиты | IP65 | ||
| Без взрывозащиты | ||||
| Материал | пАБС-пластик | |||
| Применяется для крепления на плоской поверхности | ||||
| Установка ПИ | да | |||
| (4-20) мА | ||||

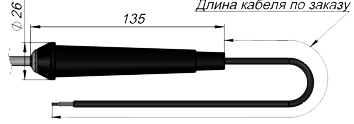

К (ручка) |
Степень защиты | IP45 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал ручки | пластик | |||
Км (ручка «малая») |
Степень защиты | IP45 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал ручки | пластик | |||
Л (штепсельный разъем) |
Степень защиты | IP65 | ||
| Без взрывозащиты | ||||
| Тип разъема | DIN 175301-803 form C | |||
Л1 (штепсельный разъем) |
Степень защиты | IP65 | ||
| Без взрывозащиты | ||||
| Тип разъема | DIN 175301-803 form А | |||
USB |
Степень защиты | IP65 | ||
| Без взрывозащиты | ||||
| Тип разъема | USB тип B | |||

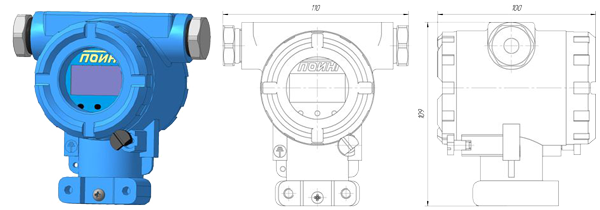

М |
Степень защиты | IP65; IP68 | ||
| Вид | Ex ia | |||
| взрывозащиты | Ex db | |||
| Поставляется только в комплекте с кабельным вводом (см. табл. 8) | ||||
| Материал | алюминиевый сплав | |||
| Установка ПИ | да | |||
М2 |
Степень защиты | IP65-68 | ||
| Вид | Ex ia | |||
| взрывозащиты | Ex db | |||
| Поставляется только в комплекте с двумя кабельными вводами | ||||
| Установка ПИ | да | |||
| Материал | Алюминиевый сплав | |||
Н1 |
Степень защиты | IP65; IP68 | ||
| Вид взрывозащиты | Ex ia Ex db | |||
| Поставляется только в комплекте с кабельным вводом | ||||
| Материал | нержавеющая сталь 12Х18Н10Т | |||
| по заказу 316L | ||||
| Установка ПИ | да | |||
Нб |
Степень защиты | IP65; IP68 | ||
| Вид | Ex ia | |||
| взрывозащиты | Ex db | |||
| Поставляется только в комплекте с кабельным вводом | ||||
| Материал | нержавеющая сталь | |||
| Установка ПИ | да | |||
Лк (разъем-коннектор) |
Степень защиты | IP00 | ||
| Вид взрывозащиты | нет | |||
| Материал | керамика | |||
| Термостойкий; антистатичный; малогабаритный | ||||
| Лк2 (разъем-коннектор стандартный) |
Степень защиты | IP00 | ||
| Вид взрывозащиты | нет | |||
| Антистатичный; малогабаритный | ||||
| Материал | пластик | |||
Лк3 (разъем-коннектор мини) |
Степень защиты | IP00 | ||
| Вид взрывозащиты | нет | |||
| Антистатичный; малогабаритный | ||||
| Материал | пластик | |||
Т  |
Степень защиты | IP65; IP68 | ||
| Вид взрывозащиты | Ex ia | |||
| Ex db | ||||
| Может комплектоваться кабельным вводом | ||||
| Материал | алюминиевый сплав | |||
| Материал | Алюминиевый сплав | |||
Ти  |
Степень защиты | IP65; IP68 | ||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Может комплектоваться кабельным вводом | ||||
| Материал | алюминиевый сплав | |||
| Применяется только для модификации ТС-Б-У | ||||
| Установка ПИ | да | |||
П |
Степень защиты | IP65; IP68 | ||
| Вид | Ex ia | |||
| взрывозащиты | Ex db | |||
| Может комплектоваться кабельным вводом | ||||
| Материал | алюминиевый сплав | |||
| Применяется для крепления на плоской поверхности | ||||
| Установка ПИ | да | |||
Пи  |
Степень защиты | IP65; IP68 | ||
| Вид взрывозащиты | Ex ia | |||
| Ex db | ||||
| Может комплектоваться кабельным вводом | ||||
| Материал | алюминиевый сплав | |||
| Применяется только для модификации ТС-Б-У, ТП-Б-У | ||||
| Применяется для крепления на плоской поверхности | ||||
| Установка ПИ | да | |||
С |
Степень за-щиты | IP65; IP68 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал | алюминиевый сплав | |||
| Установка ПИ | да | |||
*Си |
Степень защиты | IP65-68 | ||
| Вид взрывозащиты | Ex ia | |||
| Применяется только для модификации ТС-Б-У | ||||
| Установка ПИ | да (до 2 шт.) | |||
| Материал | Алюминиевый сплав | |||
Я |
Степень защиты | IP65; IP68 | ||
| Вид | Exia | |||
| взрывозащиты | Exdb | |||
| Может комплектоваться кабельными вводами | ||||
| Материал | Алюминиевый сплав, | |||
| Нержавеющая сталь | ||||
| Установка ПИ | да | |||
| (до 6 шт.) | ||||
Яб |
Степень защиты | IP65-68 | ||
| Вид взрывозащиты | Ex ia | |||
| Ex db* | ||||
| Может комплектоваться кабельными вводами | ||||
| Установка ПИ | да (до 12 шт. | |||
| Материал * | Алюминиевый сплав, | |||
| Нержавеющая сталь | ||||
Кс (силиконовая ручка) |
Степень защиты | IP68 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал ручки | силикон | |||
| Материал кабеля | силикон | |||
Кб (ручка для бура) |
Степень защиты | IP45 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал ручки | Нержав. сталь | |||
Кмет (металлическая ручка) |
Степень защиты | IP68 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал ручки | Нержав. Сталь | |||
Кт (ручка металлическая Т-образная) |
Степень защиты | IP68 | ||
| Вид взрывозащиты | Ex ia | |||
| Материал ручки | Нержав. сталь | |||
| *Только по согласованию с изготовителем | ||||
| 19. Вид индикации | ||||
| жидкокристаллический индикатор ИЖЦ | ||||
| 20. Тип кабельного ввода | ||||
| DIN C | ||||
| (штепсельный разъем DIN EN 175301-803 “С”) | ||||
 |
Вид взрывозащиты | Exia | ||
| Степень защиты | IP65 | |||
| DIN А | ||||
| (штепсельный разъем DIN EN 175301-803 “А”) | ||||
 |
Вид взрывозащиты | Exia | ||
| Степень защиты | IP65 | |||
| ПГ | ||||
| (пластиковый кабельный ввод) | ||||
 |
Диаметр кабеля, d | (6÷12) мм | ||
| Вид взрывозащиты | Exia | |||
| Степень защиты | IP65 | |||
| ЛГ | ||||
| (латунный кабельный ввод) | ||||
 |
Диаметр кабеля, d | (6÷12) мм | ||
| Вид взрывозащиты | Exia | |||
| Степень защиты | IP65 | |||
| МГ | ||||
| (металлический кабельный ввод) | ||||
 |
Тип кабеля | небронированный | ||
| Диаметр кабеля, d | (3÷7) мм; | |||
| (7÷13) мм; | ||||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| МГБ | ||||
| (металлический кабельный ввод) | ||||
 |
Тип кабеля | бронированный | ||
| Диаметр кабеля без брони, d | (3÷7) мм; | |||
| (7÷13) мм; | ||||
| (13÷15) мм | ||||
| Внешний диаметр кабеля, D | (7÷13) мм | |||
| (13÷17) мм | ||||
| (16÷19) мм | ||||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| МГТ | ||||
| (металлический кабельный ввод) | ||||
 |
Тип кабеля | проложенный в трубе | ||
| Диаметр кабеля, d | (3÷7) мм; | |||
| (7÷13) мм; | ||||
| Присоединительная резьба, С | М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2 | |||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| МГФ | ||||
| (металлический кабельный ввод с последующей фиксацией кабеля) | ||||
 |
Тип кабеля | небронированный | ||
| Диаметр кабеля, d | (3÷7) мм; | |||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| МГБ-П | ||||
| (металлический кабельный ввод для крепления пластикового рукава) | ||||
 |
Тип кабеля | небронированный | ||
| Диаметр кабеля, d | (3÷7) мм; | |||
| (7÷13) мм | ||||
| Пластиковый рукав | Ду15; Ду16; Ду20 | |||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| МГМ | ||||
| (металлический кабельный ввод для крепления кабеля с переходной муфтой) | ||||
 |
Тип кабеля | небронированный | ||
| Диаметр кабеля, d | (3÷7) мм; | |||
| (7÷13) мм; | ||||
| Присоединительная резьба, С | М16х1,5; G1/4; К1/4; Rc1/4; М20х1,5; G1/2; К1/2; Rc1/2 | |||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| МГБ-М | ||||
| (металлический кабельный ввод для крепления металлорукава) | ||||
 |
Тип кабеля | небронированный | ||
| Диаметр кабеля, d | (3÷7) мм; | |||
| (7÷13) мм | ||||
| Металлорукав | Ду15; Ду16; Ду20 | |||
| Вид взрывозащиты | Exia | |||
| Exdb | ||||
| Степень защиты | IP65-68 | |||
| 21. Степень защиты | ||||
| IP20; IP45; IP65; IP68 (по согласованию с заказчиком IPx9) | ||||
| 22. Длина кабеля, мм | ||||
| 100; 250; 500; 1000; 2000; 3000; 5000; 10000; 15000 | ||||
| (изготовление с иной длиной кабеля, возможно, после согласования) | ||||
| Примечания: | ||||
| 1. * В ТС-Б-У унифицированный выходной сигнал может быть совмещен с цифровым протоколом передачи данных HART. | ||||
| 2. ** В ТС-Б-У унифицированный выходной сигнал имеет линейную зависимость. | ||||
| 3. *** По требованию заказчика возможно изготовление термопреобразователей с диапазоном измерений находящимся внутри указанных диапазонов. | ||||
| 4. **** Указывается, если диаметр наружной части Dо больше диаметра монтажной части D. | ||||
| 5. Для ТС-Б и ТС-Б-У без взрывозащиты значения параметров 2,3, 4 не указываются. | ||||
| 6. При отсутствии крепежной части значения параметров 14, 15, 16, 17 не указываются. | ||||
| 7. Допускается не указывать параметр 21. | ||||
| 8. После условного обозначения в скобках допускается указывать особые требования заказчика. | ||||
| 9. При отсутствии удлинительного кабеля параметр 22 не указывается. | ||||
| 10. В обозначении клеммой головы буква “и” обозначает наличие индикации. | ||||
| В пункте 19 «вид индикации» ИЖЦ – обозначает жидкокристаллический индикатор. | ||||
Поделиться
